拱形屋顶计算方法与工程参数详解

拱形屋顶计算涉及圆形数学模型的精确运用，通过科学的弧长和半径计算，可以准确获得拱形屋顶的瓦长（直板长度）以及相关的施工安装数据。江苏杰达钢结构工程有限公司独创的计算方式已广泛应用于拱形屋面工程实践。

拱形屋顶的基本版型与规格

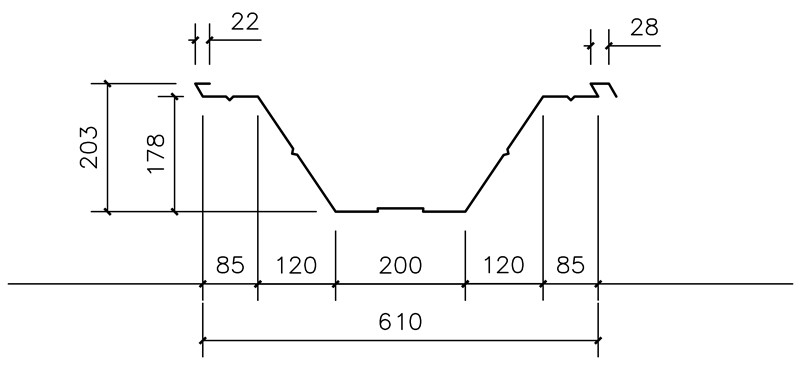

拱形屋顶常见规格如914-610型版型，其中914代表板宽，610代表板长等关键尺寸参数。不同的版型适用于不同跨度和建筑需求。

拱形屋顶计算所需的七大参数

准确的拱形屋顶计算必须基于以下参数：

• 跨度：屋顶两侧支撑点之间的距离
• 长度：屋顶沿纵向的延伸距离
• 栋数：拱形屋面的分段数量
• 板厚：钢板材料的厚度规格
• 矢跨比：拱形高度与跨度的比值关系
• 卷重：原材料钢卷的重量规格
• 板宽：钢板的标准宽度尺寸

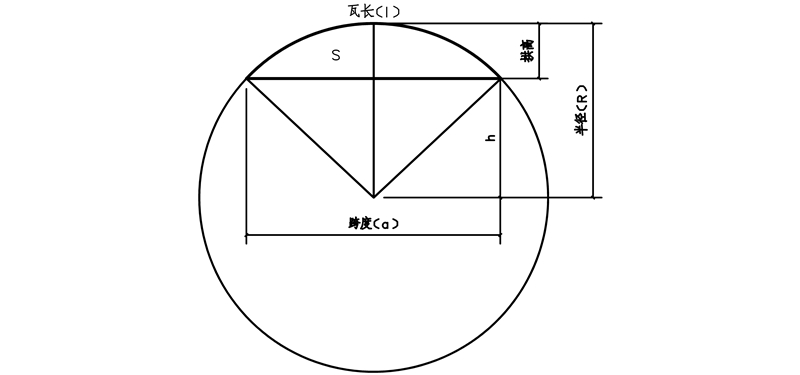

拱形屋顶的数学模型

通过建立圆形数学模型，可以精确计算拱形屋顶的几何参数和物理指标。

科学计算公式

拱形屋顶的核心计算公式包括：

• 拱高 = 跨度 × 矢跨比
• 半径 = ((跨度/2)² + (拱高)²) / (2×拱高)
• 瓦长 = 2×半径 × sin(跨度/2/半径)
• 瓦重 = 瓦长 × 0.914 × 板厚 × 7.85
• 块数 = 长度 / 0.61

建筑面积与展开面积计算

拱形屋顶涉及两种面积概念：

• 建筑面积 = 跨度 × 长度（按投影面积）
• 弧长展开面积 = 瓦长 × 长度 × 栋数（实际曲面面积）
• 全部展开面积 = 长度/0.61 × 0.914 × 瓦长

简化计算方法

为便于快速计算，可使用简化公式：

• 瓦长 = 跨度 / 2 / 0.358 × 0.7966

此公式在工程实践中得到验证，适用于常见规格的拱形屋顶。

购料核算与成本估算

拱形屋顶工程的材料采购需要以下计算：

• 米数 = 瓦长 × 块数 × 栋数
• 净重 = 米数 × 0.914 × 板厚 × 7.85 × 栋数
• 毛重 = (净重 / 卷重) × 实重 + 净重

山墙设计计算

拱形屋顶两端的山墙设计涉及以下参数：

• 山墙块数 = 跨度 / 0.61 + 2
• 山墙建筑面积 = 瓦长 × 半径 / 2 - 跨度 × (半径 - 拱高) / 2
• 山墙展开面积 = 瓦长 / 0.61 × 0.914 × 半径 / 2 - 跨度 / 0.61 × 0.914 × (半径 - 拱高) / 2
• 山墙重量 = 山墙展开面积 × 板厚 × 7.85

常见问题解答

矢跨比应该如何选择？

矢跨比的选择取决于建筑功能、美观要求和排水设计。常见的矢跨比范围为1/4至1/5，过高会增加用钢量，过低会影响排水效果。

如何从计算结果估算工程造价？

根据材料重量、钢材市场价格、加工费和安装费用，可以得出项目总造价。使用上述公式准确计算出净重和毛重是造价估算的基础。

拱形屋顶的跨度有限制吗？

拱形屋顶可以实现从10米至30米的常见跨度，更大跨度需要特殊结构设计。跨度越大，对材料强度、结构刚度和安装精度的要求也越高。

小结

拱形屋顶的精确计算是工程设计和成本控制的基础。江苏杰达钢结构工程有限公司拥有成熟的拱形屋顶计算体系和丰富的施工经验，能够为各类工业建筑、农业设施、商业建筑提供准确的拱形屋面解决方案，帮助客户实现经济高效的建筑设计。
